Tủ điện phân phối (Distribution Board / Distribution Panel) là tủ điện trung tâm, nhận nguồn điện từ trạm biến áp hoặc tủ tổng (MDB) để phân phối điện năng đến các tủ nhánh, phụ tải hoặc thiết bị sử dụng.
🔹 Chức năng chính:
Phân phối điện năng đến từng khu vực, từng nhóm tải.
Đóng – cắt nguồn điện an toàn.
Bảo vệ quá tải, ngắn mạch.
Giám sát dòng điện – điện áp – công suất.
Cách ly từng nhánh khi bảo trì, sửa chữa.
🔹 Thành phần cơ bản:
Aptomat tổng MCCB/ACB.
Aptomat nhánh MCB/MCCB.
Thanh đồng phân pha.
Bộ hiển thị V/A/kW.
Đèn báo pha, chỉ thị trạng thái.
Relay bảo vệ.
Vỏ tủ thép sơn tĩnh điện hoặc Inox.
✅ Hệ thống điện nhà xưởng, nhà máy, trung tâm thương mại.
✅ Tòa nhà cao tầng, chung cư, văn phòng.
✅ Trạm bơm, khu công nghiệp, bệnh viện, trường học.
✅ Hệ thống phân phối điện chiếu sáng – động lực.
✔️ Thiết kế modul, dễ mở rộng.
✔️ Độ an toàn cao, đóng cắt độc lập từng nhánh.
✔️ Khả năng bảo vệ toàn diện: quá tải – ngắn mạch – sụt áp.
✔️ Dễ dàng vận hành và bảo trì.
✔️ Tuỳ chỉnh kích thước – công suất – số nhánh theo yêu cầu.
| Thông số | Giá trị tham khảo |
|---|---|
| Điện áp hoạt động | 3 pha – 380V/50Hz (hoặc 220V/50Hz) |
| Dòng điện định mức | 100A – 2500A |
| Số ngõ ra phân phối | 4 – 48 ngõ ra (MCB/MCCB) |
| Dòng cắt MCCB | 18 – 65 kA (tuỳ chủng loại) |
| Cấp bảo vệ tủ | IP42 – IP54 |
| Tiêu chuẩn áp dụng | IEC 61439-1/2; TCVN 7994 |
| Chất liệu thanh cái đồng | Đồng nguyên chất 99,9%, bọc cách điện |
| Tiết diện thanh cái | 20x5mm – 100x10mm (phụ thuộc dòng tải) |
| Màu sơn vỏ tủ | RAL7032 hoặc RAL7035 (xám sáng) |
| Vật liệu vỏ tủ | Thép tấm dày 1.2 – 2.0mm, sơn tĩnh điện chống oxy hoá |
| Nhiệt độ làm việc | -10 ~ +45°C |
| Kiểu lắp đặt | Treo tường / đặt sàn |
| Bộ đo lường | Vôn kế, Ampe kế, chỉ thị pha, đồng hồ công suất (tuỳ chọn) |
| Thiết bị bảo vệ bổ sung | Chống sét lan truyền SPD, rơ le bảo vệ mất pha, rơ le báo sự cố |
✅ Tủ điện phân phối chính (MDB):
ACB tổng (1000 – 2500A).
Thanh cái đồng phân pha, trung tính, nối đất.
Ngõ ra phân phối đến tủ DB hoặc ATS.

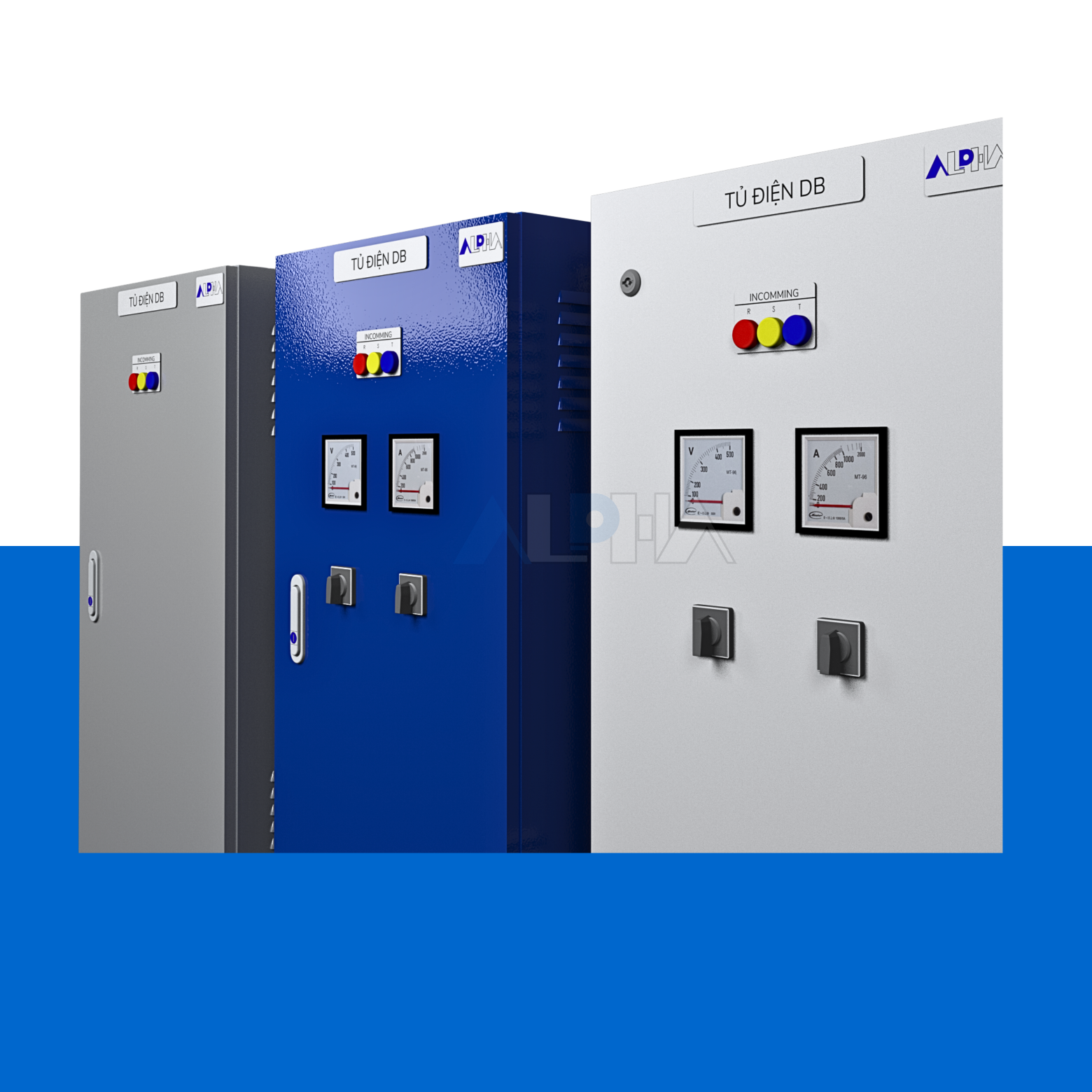

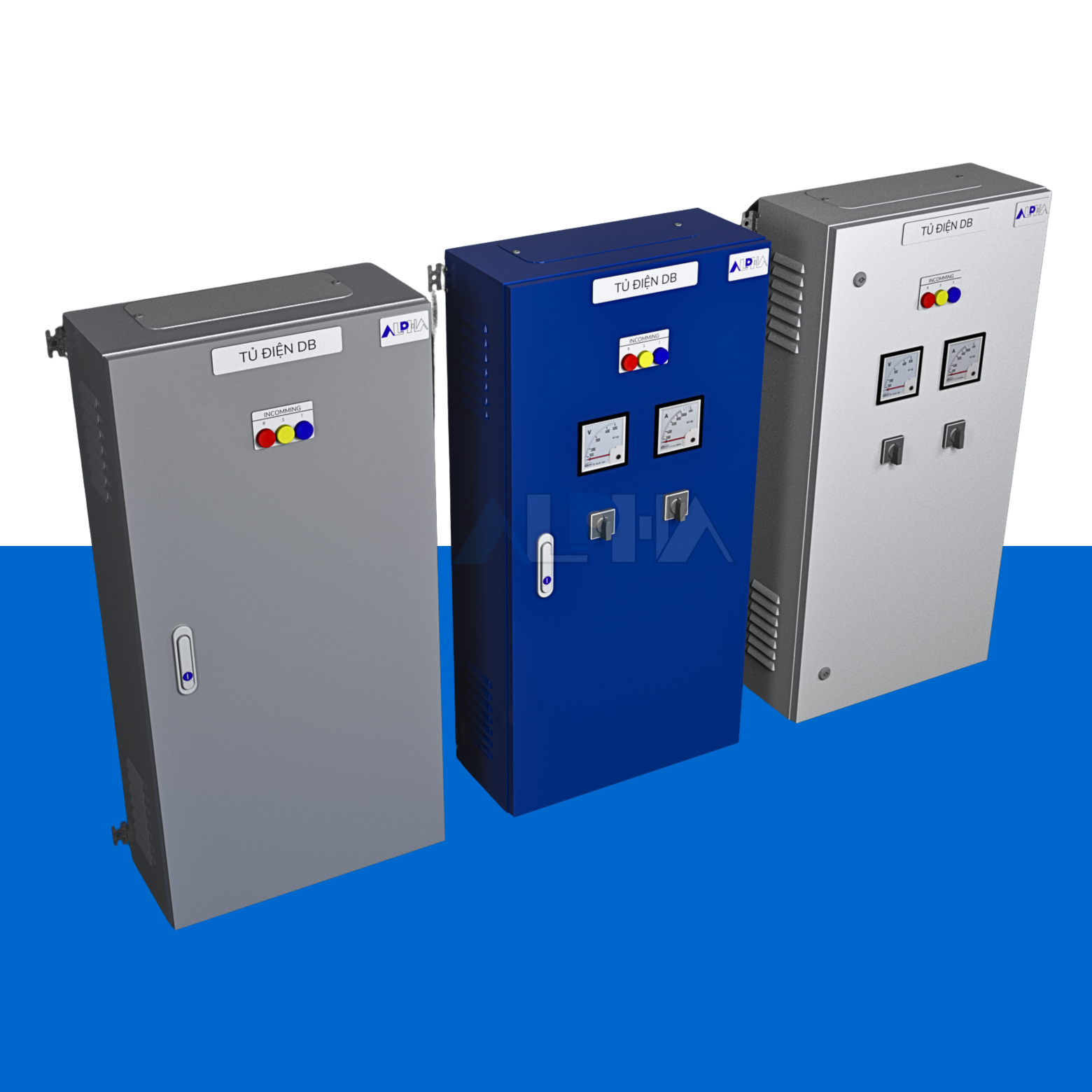

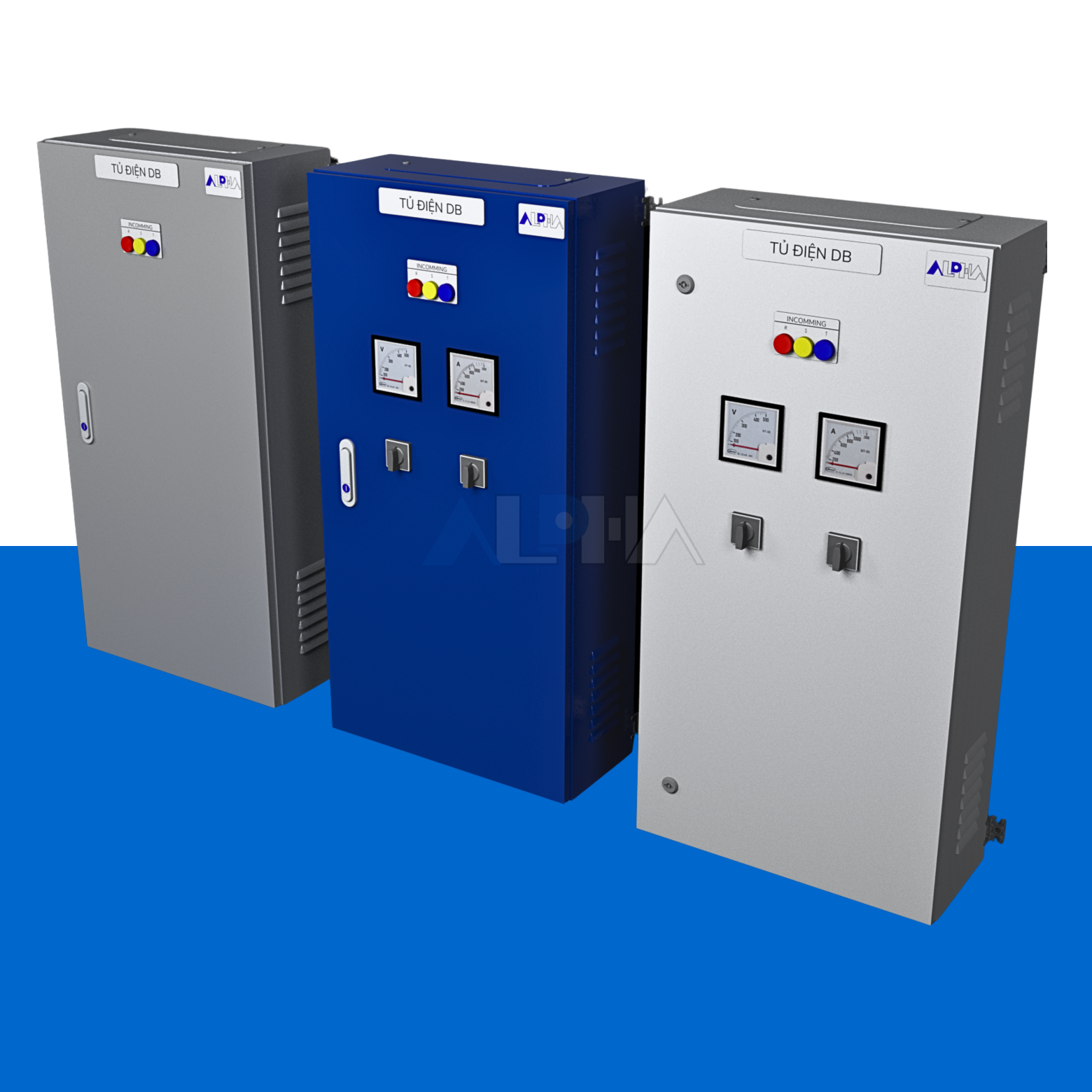

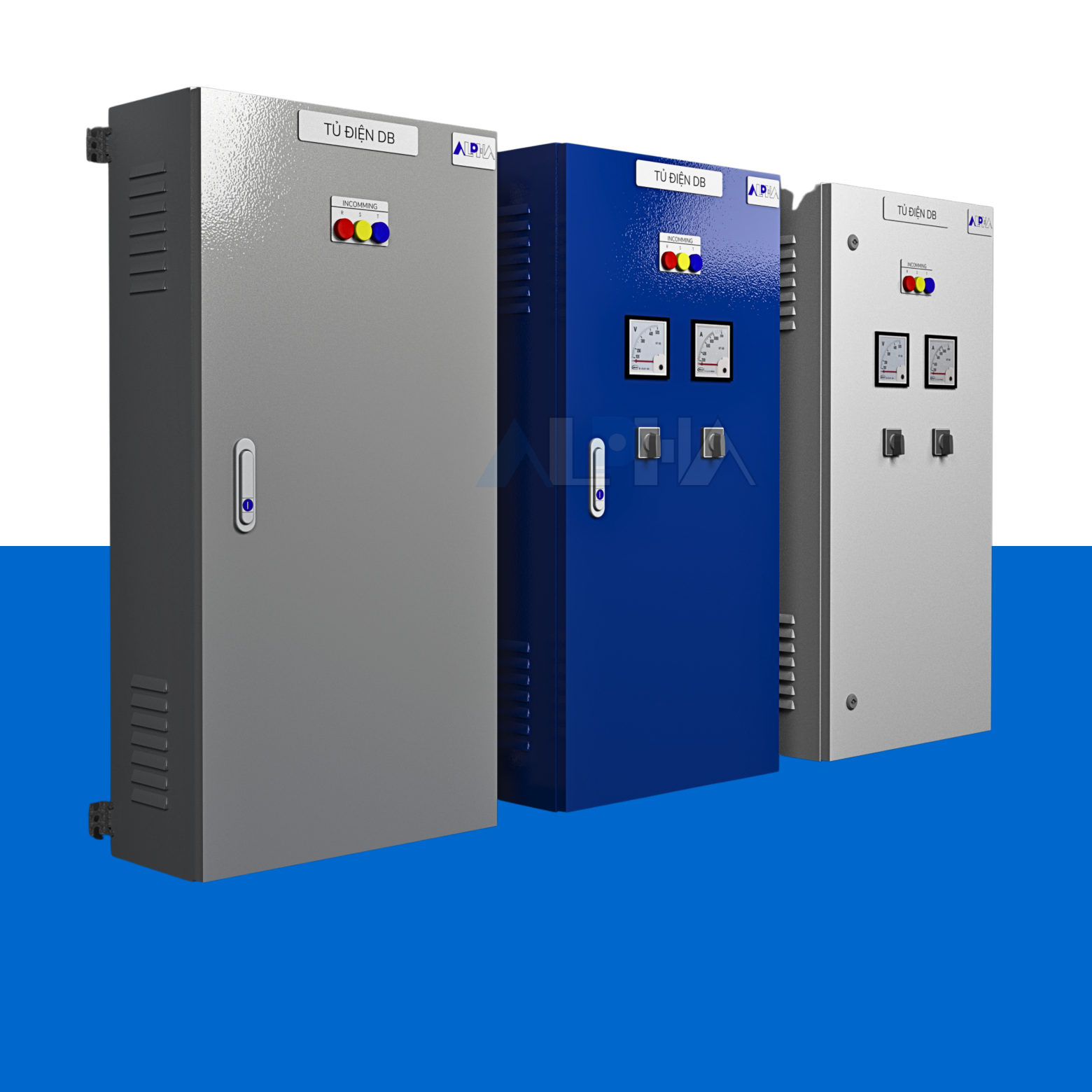

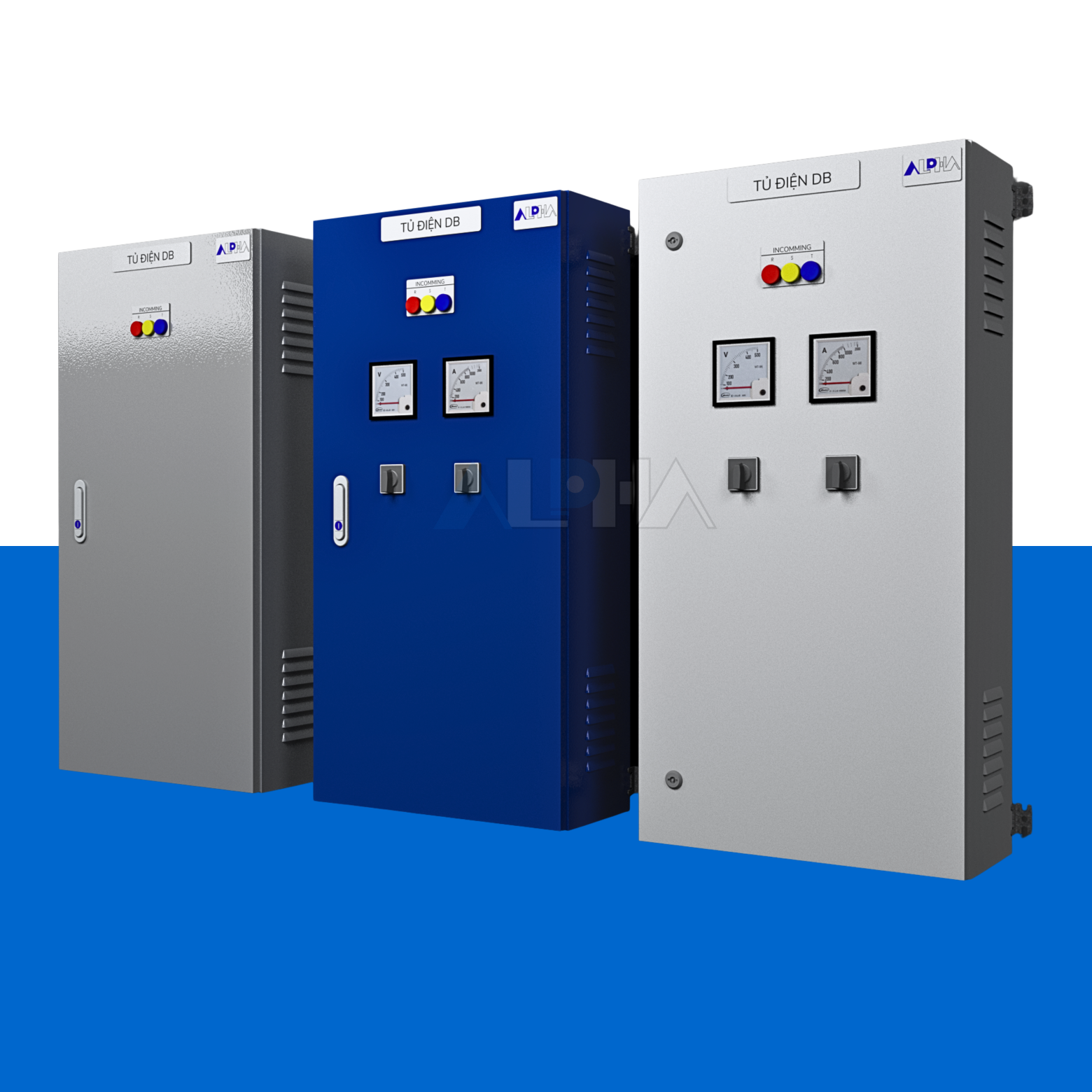

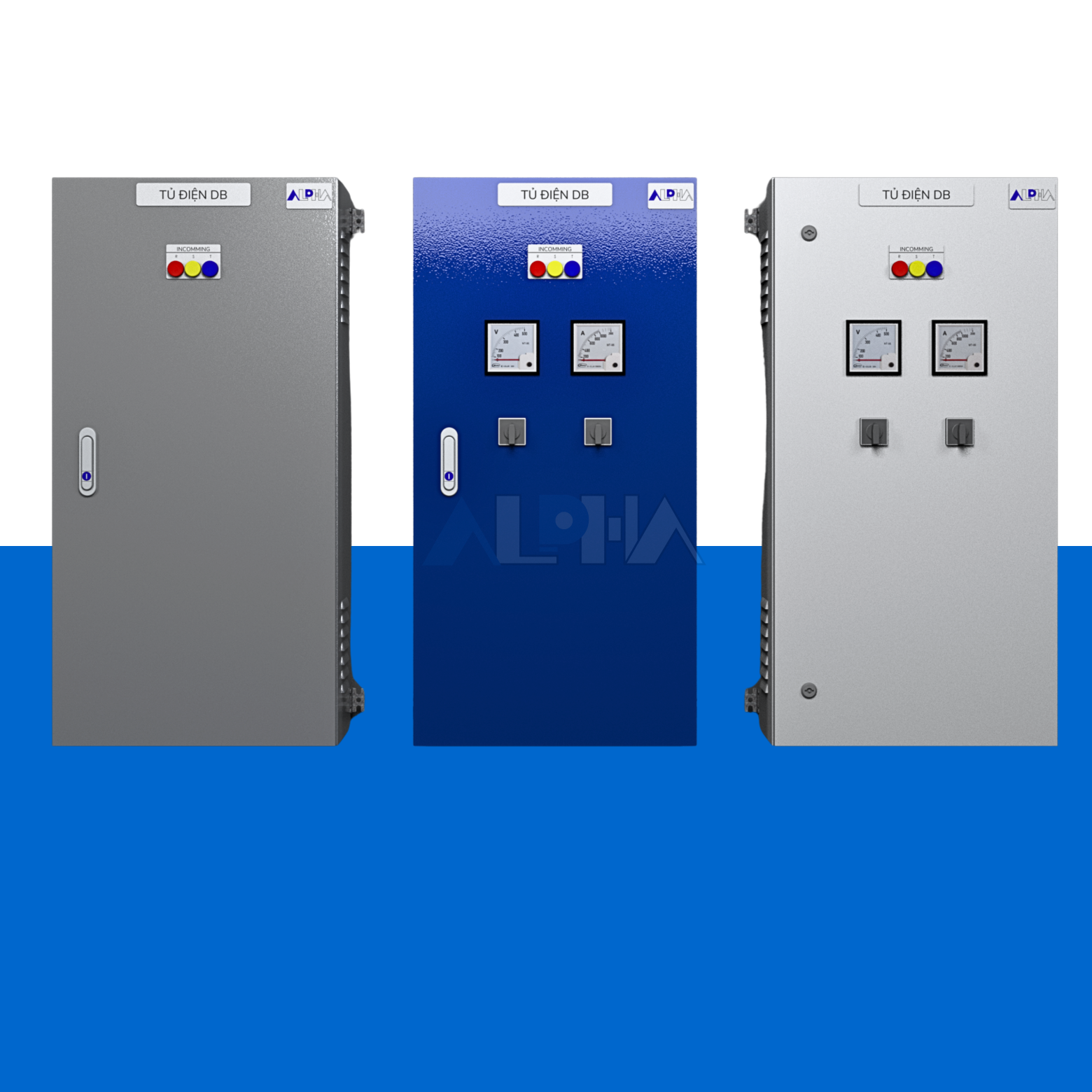

✅ Tủ điện phân phối tầng (DB):
MCCB tổng 100–630A.
MCB nhánh cho từng khu vực.
Đèn báo pha, đồng hồ đo.
✅ Tuỳ chọn mở rộng:
Thiết bị giám sát năng lượng.
Màn hình hiển thị thông số kỹ thuật.
Giao tiếp Modbus RS485.
✔️ Độ tin cậy cao, tuổi thọ thiết bị >15 năm.
✔️ Dây dẫn đấu nối đánh số rõ ràng, dễ kiểm tra.
✔️ Thanh cái gia công chính xác, đồng bộ.
✔️ Phân phối điện an toàn – chống rò điện.
✔️ Tuỳ chỉnh số ngõ ra và công suất.
✔️ Có đầy đủ hồ sơ CO-CQ, bản vẽ sơ đồ nguyên lý, sơ đồ đấu nối.
